江西圆盘造粒机

阅读量：3704540 2019-10-23

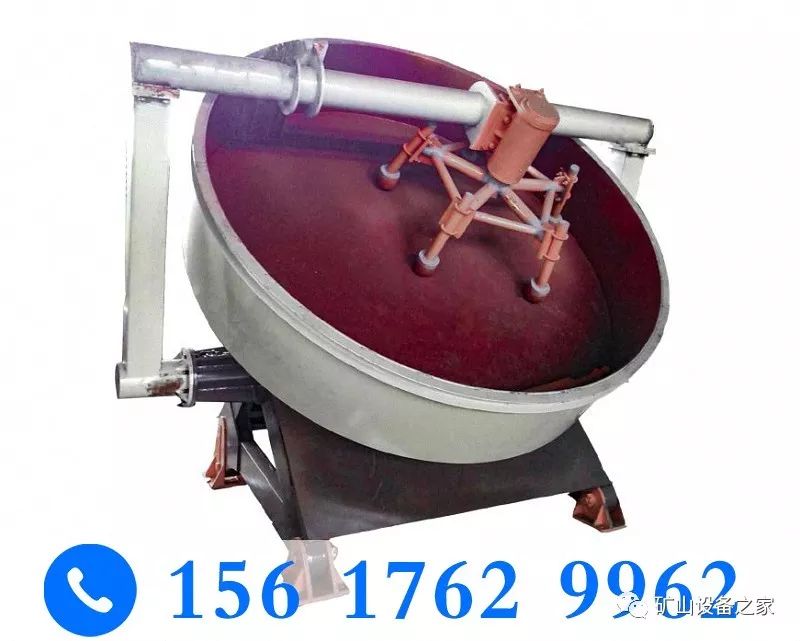

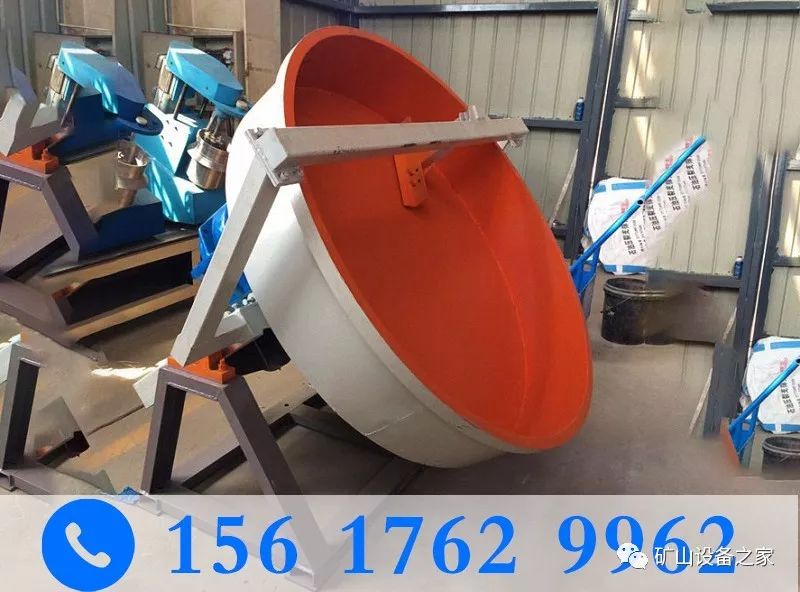

圆盘造粒机
圆盘造粒机分为无动力刮刀圆盘造粒机(PQW)和动力刮刀圆盘造粒机(PQ)两种。两种形式的成球机都具有结构简单、操作方便、料球水份容易控制、所制料球强度高的特点。成球盘采用整体结构，盘底采用多条辐射钢板加强，坚固耐用；减速机与电动机采用柔性皮带传动，启动平稳，减少了设备冲击力，提高了设备使用寿命。

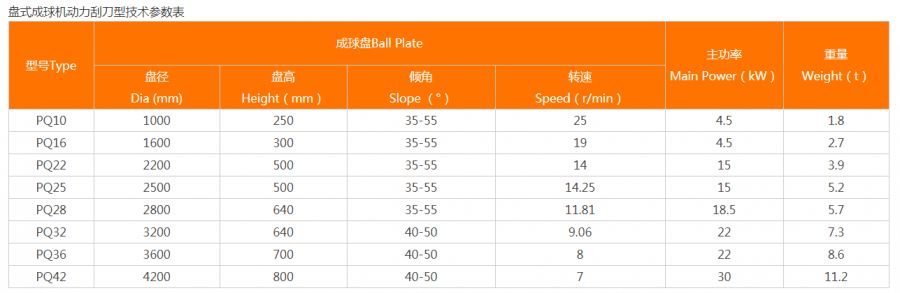

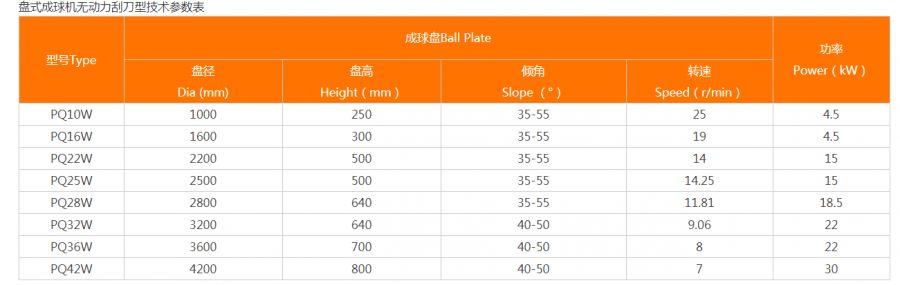

型号：PQ10—PQ42
设备重量：1.8T-12T
适用物料：铝矾土，煤粉、石灰石、煤矸石、粘土
应用范围：水泥工业，铁工业和化肥工业，它是粉状物料成球的主要设备。

工作原理
生料粉被制成粒度均匀的球核，然后送进成球盘中，球核进入成球盘后在盘内受离心力、摩擦力和重力的作用，沿抛物线运动，并在不断的滚动过程中将球内的水份不断排挤出表面，由于物料的粘结性和可塑性，球核在运动过程中与生料粉互相粘结并逐渐长大。由于物料的粘结性以及表面液膜的自然挥发，使料球具有一定的强度。当成球盘的倾角、盘边高、转速及水份等参数一定时，不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动，然后随着倾斜盘体的转动从盘的边部排出盘外。

性能特点
1、成球盘倾角调整便捷、结构新颖、重量轻、高度低，工艺布置灵活方便。

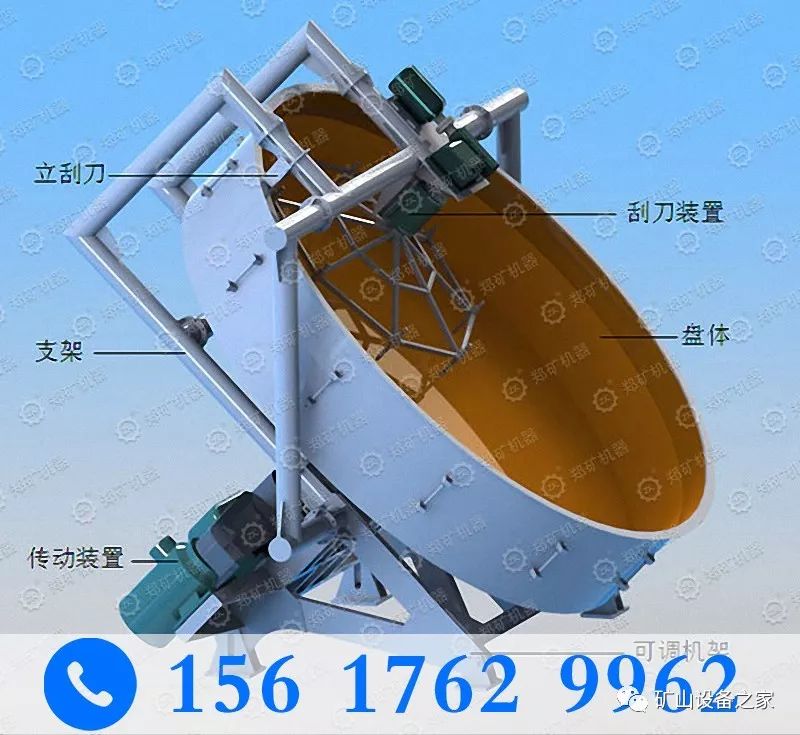

2、成球盘由盘体和盘节组成，盘节可沿盘体上下调节，且盘节端部为边法兰，保证料球出盘时不被拉伤、撕裂。
3、机架焊接完毕、消除应力后，其配合面在镗铣床上一次加工成型，保证整机装配精度更高、运转更平稳。
4、由无动力组合刮刀及清角刮刀组成的刮刀装置，在清底、清边的同时，与优化过的成球盘配套使用后，使成球效果更好，合格料球达90%以上。
